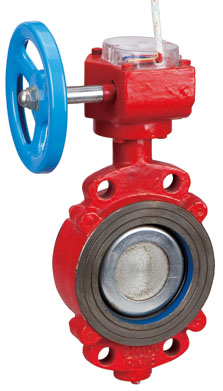

ZSXF-D 中線信號蝶閥 偏心信號蝶閥是ZS自動噴水滅火系統中的配套附件之一，作為ZS自動噴水滅火裝置的控制閥，具有閥位顯示信號傳至控制管理部門，以免造成誤操作，提高安全性。是消防給排水管路的控制閥門。消防專用信號蝶閥可明白無誤的顯示出閥門開關狀態，具有直觀、清晰、可靠的反映出消防系統中的工作狀態，所以廣泛、大量的適用于消防系統中。ZSXF- -D消防專用信號蝶閥它具有結構簡單,密封可靠,開啟輕便、壽命長、維護方便等優點。故被廣泛地應用于給排水、建筑消防等系統各種管道上,尤其在消防管路中。本信號閥可明白無誤的顯示出閥門開關狀態,具有直觀、清晰、可靠的反映出消防系統中的工作狀態,所以廣泛、大量的適用于消防系統中。
ZSXF- -D消防專用信號蝶閥技術參數:
|
公稱通徑
|
公稱壓力
|
工作溫度
|
密封試驗
|
強度試驗
|
適用介質
|
|
DN50~400mm
|
1.0/1.6/2.5MPa
|
-10℃~-80℃
|
1.1倍公稱壓力
|
1.5倍公稱壓力
|
水、油、氣
|
ZSXF- -D消防專用信號蝶閥零件材料:
|
序號
|
零件名稱
|
材質
|
序號
|
零件名稱
|
材質
|
|
1
|
閥體
|
球鐵、鑄鋼
|
7
|
密封圈
|
NBR。EPDM
|
|
2
|
閥軸
|
SUS410/SUS316
|
8
|
圓墊片
|
SUS316/黃銅
|
|
3
|
蝶板
|
球鐵噴塑、不銹鋼
|
9
|
對開環
|
SUS316/黃銅
|
|
4
|
閥座
|
EPDM,PTEE
|
10
|
擋圈
|
彈簧鋼
|
|
5
|
襯套
|
青銅,聚四氟乙烯
|
|
|
|
ZSXF- -D信號蝶閥連接尺寸:單位:mm
|
DN
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
H
|
268
|
287
|
309
|
342
|
376
|
410
|
495
|
565
|
849
|
985
|
1109
|
|
H1
|
70
|
76
|
86
|
104
|
118
|
132
|
167
|
198
|
239
|
267
|
309
|
|
L1
|
43
|
46
|
46
|
52
|
56
|
56
|
60
|
68
|
68
|
78
|
102
|
|
L2
|
32
|
47
|
65
|
91
|
112
|
146
|
194
|
242
|
292
|
325
|
380
|
|
L3
|
245
|
245
|
245
|
245
|
245
|
245
|
400
|
400
|
400
|
400
|
431
|
|
Ф1
|
152
|
152
|
152
|
152
|
152
|
152
|
300
|
300
|
305
|
305
|
290
|
|
